在SMT貼片加工中經常會出現一些焊接缺陷，而這些缺陷除了跟PCBA加工的工藝、焊料、物料等有直接關系以外，還很有可能與PCBA代工代料的焊盤設計有關，比如間距、大小、形狀等。下面佩特科技小編就給大家簡單介紹一下SMT貼片加工的PCBA焊盤設計標準。

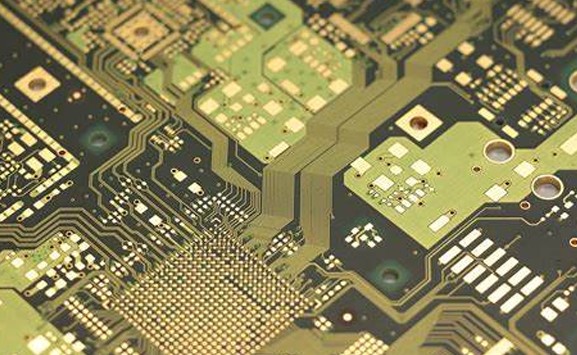

一、PCBA焊盤的形狀和尺寸

1、在設計過程中使用標準的PCB封裝庫。

2、有焊盤單邊最小不小于0.25mm，SMT貼片加工的焊盤直徑不能超過元件孔徑的3倍。

3、相鄰焊盤的邊緣間距需要保持在0.4mm以上。

4、PCBA包工包料的孔徑超過1.2mm或焊盤直徑超過3.0mm的焊盤應設計為菱形或梅花形焊盤。

5、SMT貼片加工中布線較密的情況下，推薦采用橢圓形與長圓形連接盤。單面板焊盤的直徑或最小寬度為1.6mm;雙面板的弱電線路焊盤只需孔直徑加0.5mm即可，焊盤過大容易引起無必要的連焊。

二、PCBA焊盤過孔大小標準

SMT加工的焊盤的內孔一般不小于0.6mm，因為小于0.6mm的孔開模沖孔時不易加工，通常情況下以金屬引腳直徑值加上0.2mm作為焊盤內孔直徑，如電阻的金屬引腳直徑為0.5mm時，其焊盤內孔直徑對應為0.7mm，焊盤直徑取決于內孔直徑。

三、PCBA焊盤的可靠性設計要點

1、對稱性，為保證熔融焊錫表面張力平衡，兩端焊盤必須對稱。

2、焊盤間距，焊盤的間距過大或過小都會引起焊接缺陷，因此要確保元件端頭或引腳與焊盤的間距適當。

3、焊盤剩余尺寸，元件端頭或引腳與焊盤搭接后的剩余尺寸必須保證焊點能夠形成彎月面。

4、焊盤寬度，應與元件端頭或引腳的寬度基本一致。

在SMT貼片加工中，PCBA焊盤的設計十分重要，焊盤設計的會直接影響著元器件的焊接性、穩定性和熱能傳遞，關系著貼片加工質量，因此在設計PCBA焊盤時，就需要嚴格按照相關要求標準去設計。
